اپراتور سیگنال الکتریکی را به مقدار بدنی مربوطه مانند حرکت ، قدرت ، صدا و غیره تبدیل می کند. دزدگیر نیز در رده ترانسفورماتور قرار می گیرد زیرا یک مقدار بدنی را به یک مقدار فیزیکی دیگر تبدیل می کند و به طور عادی توسط یک سیگنال رانندگی ولتاژ پایین فعال و کار می کند. استروئیدها بسته به تعداد حالتهای خروجی پایدار نیز می توانند به عنوان دستگاههای دوتایی یا مداوم طبقه بندی شوند. رله یک اپراتور دوتایی است (دو حالت) زیرا دو حالت پایدار دارد: یکی انرژی دریافت می کند و دیگری نیست. در حالی که مثلاً موتور یک موتور مداوم است زیرا می تواند 360 درجه بطور مداوم بچرخد. متداول ترین نوع موتورها رله های برقی ، لامپ ها ، موتورها و هدفون ها هستند.

همانطور که می دانیم از solenoids می توان برای باز کردن قفل و درها ، دریچه های باز و بسته و انواع کاربردها در روباتیک ، مکاترونیک و غیره استفاده کرد. اگر از پیستون سولونوئیدی برای شروع و کار یک یا چند مجموعه اتصالات الکتریکی استفاده شود ، با "رله" روبرو خواهیم شد که شامل انواع مختلفی است. در این آموزش به رله های برقی خواهیم پرداخت.

رله های برقی را می توان به دو دسته تقسیم کرد:رله های مکانیکی رله های الکترومکانیکی نامیده می شوند.
رله هایی که از ترانزیستورهای نیمه هادی ، تریستورها ، تریاک ها و غیره برای بخش سوئیچ استفاده می کنند "رله حالت جامد" یا SSR نامیده می شوند.

رله الکترومکانیکی
اصطلاح رله به طور کلی به مؤلفه ای اطلاق می شود که در پاسخ به کاربرد ولتاژ ، یک اتصال الکتریکی بین دو یا چند نقطه ایجاد می کند. رایج ترین و پرکاربردترین نوع رله الکتریکی رله الکترومکانیکی یا EMR است.

فرایند اصلی کنترل برای هر دستگاه روشن و خاموش کردن آن است. آسانترین راه برای انجام این کار استفاده از سوئیچ ها یا سوئیچ ها برای قطع منبع تغذیه به مدار است. اگرچه سوئیچ ها برای کنترل استفاده می شوند ، اما اشکالاتی نیز دارند. بزرگترین نقطه ضعف آنها قطع ارتباط یا تماس فیزیکی است. علاوه بر این ، سوئیچ ها نسبتاً بزرگ و کارآمد هستند و فقط قادر به جابجایی جریان کم هستند.

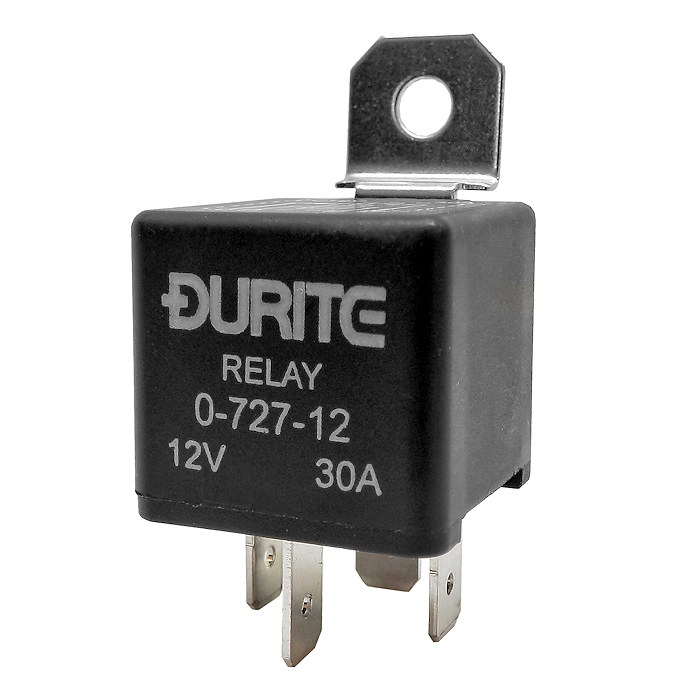

رله های برقی اساساً سوئیچ برقی هستند و در اشکال ، اندازه ها و ظرفیت های متنوعی برای کاربردهای مختلف استفاده می شوند. رله ها همچنین می توانند یک یا چند مخاطب در یک پاور برق بالاتر باشند که برای ولتاژ زیاد یا برنامه های سوئیچینگ موجود استفاده می شود ، در این صورت به آنها مخاطب گفته می شود.

در این آموزش ، ما به بررسی اصول اساسی رله های الکترومکانیکی در کنترل موتورها یا مدارهای روباتیک می پردازیم. این رله ها در مدارهای کنترل الکترونیکی و برقی یا مدارهای سوئیچ استفاده می شوند و مستقیماً روی تابلوهای PCB نصب می شوند یا به طور جداگانه قرار می گیرند ، جریان های بار را از یک قسمت از آمپر به بیش از 20 آمپر سوئیچ می کنند. البته مدارهای رله در برنامه های الکترونیکی مشابه هستند.

"رله های الکترومکانیکی" ، همانطور که از نام آن پیداست ، اجزای الکترومغناطیسی هستند که شار مغناطیسی حاصل از استفاده از سیگنال ولتاژ کم DC یا AC را به پایانه های رله به تنش مکانیکی تبدیل می کنند و تماس های الکتریکی را به مخاطبین درون مدار تبدیل می کنند. کنترل). متداول ترین نوع رله الکترومکانیکی از کویل های انرژی یا سیم پیچ به نام سیم پیچ اولیه است که در اطراف یک هسته متخلخل آهن پیچیده شده است.

این هسته آهنی از یک قسمت ثابت به نام "یوغ" و یک فنر متحرک به نام موتور تشکیل شده است که با بستن شکاف هوا بین سیم پیچ موتور الکتریکی ، مدار میدان مغناطیسی را تکمیل می کند. موتور به گونه ای نصب شده است که به دلیل بسته شدن میدان مغناطیسی و بسته شدن اتصالات الکتریکی ، می تواند آزادانه حرکت کند. به طور معمول ارتباط بین یوغ و آهن یک یا چند چشمه است که مخاطبین را به حالت خارج از کشور ، خاموش تنظیم می کند.

در دنباله ساده ای که در بالا نشان داده شده است ، دو گروه اتصالات رسانای الکتریکی وجود دارد. توالی ممکن است "معمولاً باز" یا "بسته بصورت طبیعی" باشد. معمولاً یک جفت مخاطب با یکدیگر در تماس نیستند و به عنوان NO یا در تماس با یکدیگر شناخته می شوند و به عنوان NC دسته بندی می شوند. در مورد NO ، مخاطبین فقط در صورت حفظ جریان میدان بسته می شوند و مخاطبین به سمت سیم پیچ القایی کشیده می شوند.
